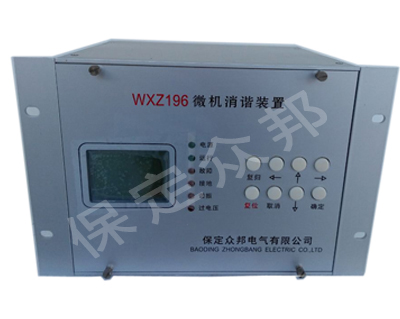

ZB-WXZ196型微机消谐装置,是一种多功能、智能化电力谐振消除装置,操作简单,不用维护,可以快速且****地消除各种频率的铁磁谐振。
此款微机消谐装置配有RS485通讯功能,根据用户需要的相关信息,通过通讯接口上传给上级监控系统,****可以胜任于无人值守的变电站中。
ZB-WXZ196型微机消谐装置的功能以及特点:
适用于各种电压等级的配电系统中;
能够快速的消除三分频、二分频、工频以及三倍频等各种频率的铁磁谐振;
可以区分过电压,铁磁谐振和单相接地;
可以存储20多种故障信息供追忆和显示;
以接点闭合方式输出或语音报警输出;
可以配置微型打印机,及时输出并打印故障报告;
具备相对完善的自检功能;
人机接口操作简单,全屏中文菜单,显示信息直观清晰;
电力微机多功能消谐装置环境要求:
1、户内使用,通风应良好 。
2、环境温度:-20℃ ~ +60℃
3、相对湿度:小于90%,表面无凝露 。
4、大气条件:周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
5、海拔高度:<3500m 。
ZB-WXZ196型微机消谐装置的技术参数:
1、工作电源:AC/DC220V和AC/DC110V(如有特殊要求请在订货时说明)。
2、通信接口:RS485通讯。
3、通信规约:MODBUS。
ZB-WXZ196型微机消谐装置工作原理
电力系统中有许多铁芯电感元件,例如变压器、电压互感器、消弧和并联补偿电抗器,
这些大都为非线性元件,它和系统的电容组成许多复杂的振荡回路,如果满足一定的条件,就可激发起持续时间较长的铁磁谐振过电压。发生铁磁谐振时产生的较高过电压和较大的过电流,极易使电力设备的绝缘损坏,严重情况下危及运行人员的安全。
微机消谐装置实时监测电压互感器PT开口三角处电压和频率,当发生铁磁谐振时,微机消谐装置瞬时启动无触点消谐元件,产生强大阻尼,从而抑制铁磁谐振。
