一、微机消谐概述
保定众达电气有限公司生产的微机消谐,可防止电压互感器在发生铁磁谐振时烧毁甚至爆炸.本装置利用高性能单片机作为检测、控制的核心元件.具有运算速度快,性能稳定,抗干扰能力强等优点.使用固态继电器,动作可靠,不易损坏,解决了使用电阻在大电流时易损坏的缺点.系统可以消除铁磁谐振,还可以区分过电压,单相接地故障.

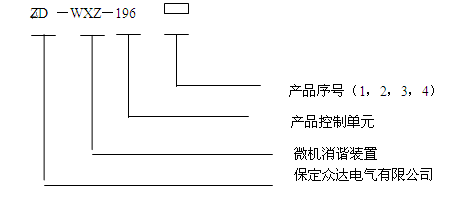

二、微机消谐型号说明


三、微机消谐技术参数
(1) 在铁磁谐振时进行快速消除,在过电压,单相接地等故障时给出报警信号并显示保存相关信息;
(2) 适用于35KV以下各种电压等级,各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛;
(3) 实时显示,记录铁磁谐振发生时间及相关参数（电压和频率）;
(4) 以接点闭合方式输出或语音报警输出;
(5) 无需整定和调试,开机自检后自动进入运行状态,设备维护量低;
(6) 可以配置通信接口（RS485接口）;
(7) 可以配置微型打印机可以及时打印输出故障报告（故障类型、故障时间及4种频率的电压分量）;
四、微机消谐特点
(1) 工作电源：AC/DC220V(不分极性) 其它情况可特殊定做;
(2) 运行环境温度：-20℃ ～+60℃； 环境湿度：****湿度90%,表面无凝露;
(3) 可消谐振：17Hz（1/3分频）,25Hz（1/2分频）,50Hz（工频）,150（3倍频）
五、微机消谐的工作原理
本装置采用高性能的单片微机作为核心元件,对PT开口三角电压（即零序电压）进行遁环检测.正常工作情况下,该电压小于30V,装置内的大功率消谐元件（固态继电器）处于阻断状态,对系统运行不产生影响.当PT开口电压大于30V时,系统出现故障.消谐装置开始对此信号进行数据采集,通过电路对信号进行数字测量、滤波、放大等数字信号处理技术,然后对检测到的数据进行分析、计算,得出故障类型.如果当前是铁磁谐振,系统立即启动消谐电路,使固态继电器导通,让铁磁谐振在阻尼作用下迅速消失.此时,CPU系统进行记录、存贮,并自动报警、显示谐振信息（时间、频率、电压值）.如果电路是过电压或单相接地故障,微机系统检测后,分别给出显示和报警,并记录、存贮有关故障信息.CPU系统处理完最后,返回起始状态,并继续检测电路中的状态.
六、微机消谐软件构成
本装置采用C语言和汇编语言编制软件,软件由监控程序、运算程序、诊断程序、消谐、故障记录等部分构成.由实时监控程序完成电压检测、采样、诊断、消谐、时钟、键盘命令以及显示等任务.
七、微机消谐硬件构成
(1） 电源部分：本装置采用高频开关电源,具有抗干扰能力强、允许输入电压波动范围大等特点.输入电压范围宽,可以交,直流使用.
（2） 主机部分：
（3） 内置大容量程序存贮器EPROM,存贮各类操作指令;
（4）本装置的指挥控制中心CPU采用****高性能的单片机构成,运算速度快、控制能力强,运行安全可靠等特点.系统设置看门狗电路,可防止系统运行或干扰造成的死机现象,设备可以****可靠运行;
（5） 内置大容量数据存贮器RAM,存贮各类数据运算结果、相关内容等;
（6） 数据采集部分：是将外界采集的模拟量转换为数字量以备计算机处理;
（7）消谐控制部分：当发生各种铁磁谐振时,控制启动大功率固态继电器,快速消除各种故障.
（8） 显示部分：大屏幕汉字液晶屏幕,作时钟用,发生故障时,显示相关故障信息;
八、微机消谐安装
本装置可以安装在配电柜内或端子箱中,根据用户使用情况装置可接入低于35KV的系统中.
“工作电源”端子即可接交流电源,也可不分极性接直流电源。其电压范围均为：150～250V;
“外报警”端子接外报警信号,该端子无故障时为一对常开接点.故障发生时闭合,至故障消失后延时约1分钟.其接点容量为DC 220V,0.5A.
九、微机消谐使用说明
（1） 电源部分：电源正常时指示灯亮.否则,应检查是否给电或保险烧坏.
（2） 显示部分：
(Ⅰ)装置上电后自检显示相关信息后即进入运行状态,显示当前的时间;
(Ⅱ)当系统出现单相接地故障,谐振故障时.过压信号,液晶显示屏显示故障状态,故障电压等信号,报警声响,同时外部输出信号,供系统做相应的处理.
（3） 按键部分
(Ⅰ)“复位”键：当装置工作出现异常时,请用“复位”键使装置重新开始工作;
(Ⅱ)“追忆”键：当系统出现谐振故障以后,屏幕将出现如下提示:《请按“追忆”键查看故障信息》,此时按“追忆”键可查看****故障信息,继续按时共可看到20次的谐振故障信息.显示形式与发生谐振时相同;
(Ⅲ)“校时”键：需要调整年、月、日、星期和时钟时,可按“校时”键,当需要调整的数据闪动时,再按“加一”键或“减一”键即可调好后请继续按“校时”键使所有数据不再闪动为止,这样便完成了一次校时过程.
